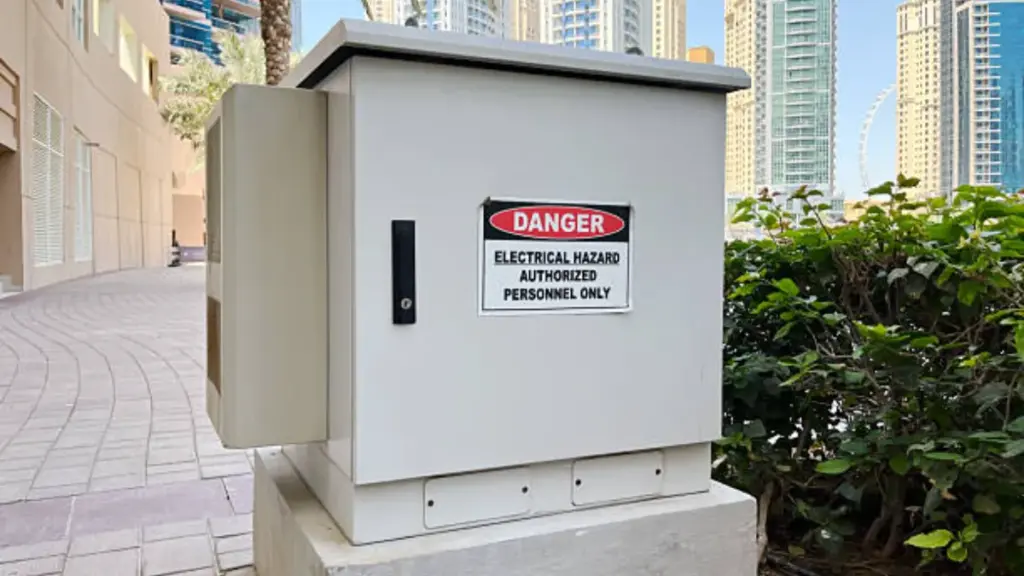

NEMA ist ein US-amerikanisches. Normungsorganisation, und in alltäglichen Ingenieurs- und Einkaufsgesprächen, es bezieht sich üblicherweise auf NEMA-Gehäusetypen oder -Nennwerte (wie 3R, 4, 4X, 12, 13) Wird verwendet, um ein Gehäuse an Umweltgefahren anzupassen. Die Wahl des richtigen NEMA-Typs trägt dazu bei, durch Wasser verursachte Ausfälle zu reduzieren, Staub, Öle/Kühlmittel, und Korrosion, insbesondere für Maschinen und Schränke, die in verschiedenen Klimazonen und Wartungsbedingungen eingesetzt werden.
Was ist NEMA in elektrischen Standards??
Wofür steht NEMA?? NEMA ist die Abkürzung für National Electrical Manufacturers Association (ein US-Amerikaner. Branchenverband für Elektronormen).
In den Gerätespezifikationen, „NEMA“ steht oft für den Gehäusetyp/die Nennleistung (Zum Beispiel, NEMA 3R, 4, 4X, 12, 13) Dadurch wird ein Gehäuse an Umwelteinflüsse wie Regen angepasst, schlauchgeführtes Wasser, Staub, Öl/Kühlmittel, und korrosive Bedingungen. Aus diesem Grund werden viele NEMA-Fragen schnell zu Auswahlfragen, weil sich der Typ auf die Details der Gehäusekonstruktion auswirkt, beispielsweise auf den Dichtungsansatz, Dichtungsstrategie, Hardware-Auswahl, und Korrosionsschutz.
Warum NEMA-Bewertungen für Gehäuse wichtig sind
Ein NEMA-Typ ist eine praktische Wahl zur Risikokontrolle: Das Gehäuse ist die Barriere zwischen elektrischen Komponenten und der realen Belastung – der Reinigung, Wetter, Trümmer aus der Luft, und routinemäßiger menschlicher Kontakt. Wenn der Typ nicht ausreichend spezifiziert ist, Zu den häufigsten Problemen gehört das Eindringen von Feuchtigkeit, Staubansammlung, beschleunigte Korrosion, und zeitweilige Fehler, die „zufällig“ erscheinen, aber tatsächlich umgebungsbedingt sind.
NEMA-Bewertungen machen Schutzanforderungen außerdem konkret und vergleichbar. Anstatt sich auf vage Beschreibungen wie „draußen“ zu verlassen, gelegentlich gewaschen, in der Nähe von Salzluft,„Ein definierter Typ übersetzt diese Bedingungen in ein klares Schutzziel – und hilft Ingenieuren, Installateure, und Wartungsteams entscheiden sich für ein Gehäusedesign, das lange hält.
NEMA-Bewertungen erklärt: 1, 3R, 4, 4X, 12, 13
Die folgenden Typen decken viele gewerbliche und industrielle Gebäude ab, einschließlich Verkaufsausrüstung, Arcade-/Spielautomaten, Intelligente Schließfächer, Gerätegehäuse, und Energiespeicherschränke. Die Anforderungen hängen immer noch von der endgültigen Installationsumgebung und der Art und Weise ab, wie die Ausrüstung gewartet wird.
| KEIN Typ | Typische Umgebung | Wovor es schützt | Häufige Beispiele | Hinweise, die sich auf die Gehäusekonstruktion auswirken |
|---|---|---|---|---|
| ES GIBT NEIN 1 | Drinnen, Allzweck | Grundschutz (Universeller Innenbereich) | Elektrische Schalttafeln für den Innenbereich, kontrollierte Räume | Wird oft aus Kostengründen ausgewählt; Bestätigen Sie die Belastung durch Staub und Tropfen |
| NEMA 3R | Im Freien, Regen/Graupeleinwirkung | Wetterschutz für Außenbedingungen wie Regen/Graupel | Outdoor-Ausrüstung unter Dachvorsprung, überdachte Servicebereiche | Häufige Verwirrung: im Freien ≠ Abspritzen; Klären Sie die Reinigungsmethode |
| ES GIBT NEIN 4 | Innen/außen, Nassbereiche | Schutz vor windverwehtem Staub und Strahlwasser | Outdoor-Kioske, Nassprozesszonen | Dichtungsdesign, Scharnier-/Riegelkompression, und Kabeleinführungsplanung sind von entscheidender Bedeutung |
| NEMA 4X | Ätzend im Innen- und Außenbereich | NEMA 4-Wasserschutz plus Korrosionsbeständigkeitserwartungen | Küstenanlagen, chemikaliennahe Bereiche | Die Korrosionsstrategie umfasst Material, Beschichtungssystem, und Hardware-Auswahl |
| ES GIBT NEIN 12 | Drinnen, industriell | Schutz vor Staub, Schmutz, und tropfende, nicht korrosive Flüssigkeiten | Fabrikautomation, Verpackungslinien | Sehr häufig bei der Herstellung von Fußböden; Definieren Sie das Vorhandensein von Öl/Kühlmittel |
| ES GIBT NEIN 13 | Drinnen, Kontakt mit Öl/Kühlmittel | Schutz für Umgebungen mit Öl- und Kühlmittelaustritt/-spritzern | Bearbeitungszentren, CNC-Bereiche | Dichtungsauswahl und Türdichtungsgeometrie müssen für Öle/Kühlmittel geeignet sein |
Praktische Auswahlerinnerungen:
- Eine „höhere Zahl“ ist nicht automatisch „besser“; Jeder Typ zielt auf unterschiedliche Gefahren und Anwendungsfälle ab.
- Die Außenbelichtung und die Nassreinigung sind unterschiedlich; Bestätigen Sie, ob Wasser aus dem Schlauch zu erwarten ist.
- Korrosionsbeständigkeit ist ein Systemergebnis (Material + Beschichtung + Hardware + Design), nicht nur ein Etikett.
So wählen Sie eine NEMA-Bewertung aus
Verwenden Sie diese Entscheidungscheckliste, um die reale Belastung dem richtigen NEMA-Typ zuzuordnen.
- Schritt 1 — Bestätigen Sie den Innen- oder Außenbereich.
Drinnen (kontrolliert) beginnt oft um NEMA herum 1; Industrielle Innenbereiche weisen häufig auf NEMA hin 12/13; Außeninstallationen beginnen normalerweise bei NEMA 3R und erfordern möglicherweise NEMA 4/4X, je nach Wassereinwirkung. - Schritt 2 — Definieren Sie das Wasserszenario (am wichtigsten).
Leichtes Tropfen/Kondensieren unterscheidet sich von Regen, und Regen ist anders als schlauchgeführtes Wasser. Wenn das Gehäuse mit einem Schlauch gereinigt werden soll oder treibendem Wasser standhalten muss, ES GIBT NEIN 4 (oder 4X, wenn auch Korrosion ein Problem darstellt) ist normalerweise die auszuwertende Richtung. - Schritt 3 — Identifizieren Sie den Staub- und Schmutzgehalt.
Lagerhäuser, Fabriken, und Bearbeitungsbereiche können Gehäuse mit Staub belasten, Fasern, oder Chips. In vielen industriellen Innenräumen, ES GIBT NEIN 12 ist eine häufig zu berücksichtigende Grundlinie. - Schritt 4 — Prüfen Sie, ob Öl oder Kühlmittel freiliegen.
Wenn sich das Gehäuse in der Nähe einer Bearbeitung befindet, Schneidflüssigkeiten, oder Ölnebel, Priorisieren Sie Typen, die für diese Bedingungen vorgesehen sind (führt oft in Richtung NEMA 13 eher als allgemeine industrielle Annahmen). - Schritt 5 — Bewerten Sie das Korrosionsrisiko.
Küstenluft, Chemikalien, und aggressive Reinigungsmittel können die Korrosion beschleunigen. Wenn Korrosion ein echter Treiber ist, NEMA 4X ist häufig die von Menschen angegebene Bewertungskategorie, Aber das Material/die Verarbeitung und die Hardware des Gehäuses müssen dieses Ziel dennoch unterstützen. - Schritt 6 — Berücksichtigen Sie Wartungs- und Türzyklen.
Häufiger Zugriff erhöht den Verschleiß der Scharniere, Riegel, und Dichtungen. Wählen Sie einen Typ, der zur Umgebung passt, Stellen Sie dann sicher, dass das Gehäusedesign eine wiederholbare Abdichtung im Laufe der Zeit unterstützt. - Schritt 7 — Gesundheitscheck mit „Typische Umgebung”
- Drinnen, leichte Beanspruchung → ES GIBT NEIN 1

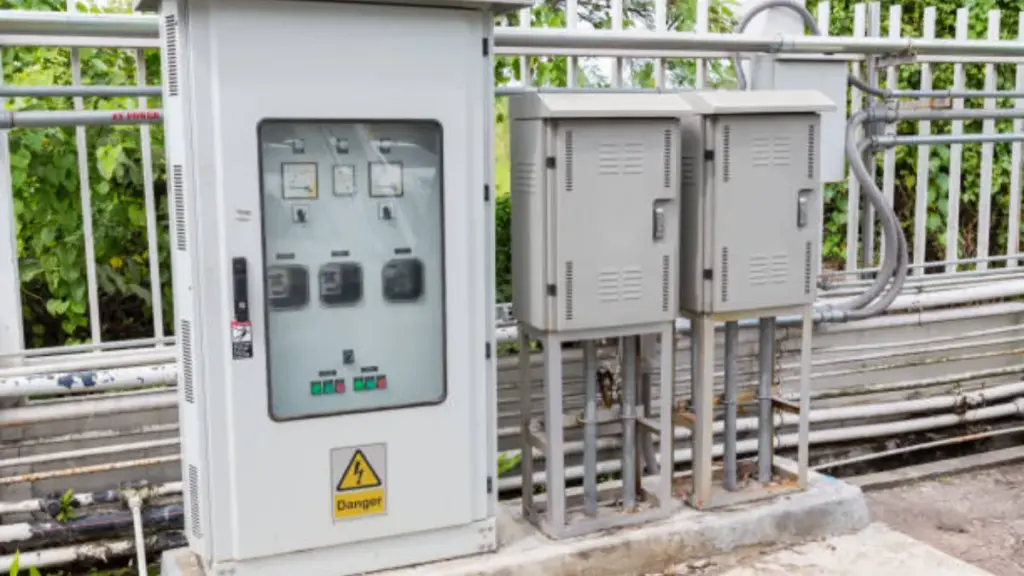

- Im Freien, Regen/Graupel (keine Schlauchwäsche) → NEMA 3R
- Innen/außen mit schlauchgeleitetem Wasser → ES GIBT NEIN 4
- Nass + korrosive Umgebung → NEMA 4X
- Industrieller Staub/Tropfen in Innenräumen → ES GIBT NEIN 12
- Öl-/Kühlmittelexposition in Innenräumen → ES GIBT NEIN 13
NEMA vs. IP-Ratings: Hauptunterschiede
Zur Kommunikation der Schutzleistung werden sowohl NEMA- als auch IP-Ratings verwendet, es handelt sich jedoch nicht um identische Systeme und sie sollten nicht als einfache Eins-zu-eins-Konvertierung betrachtet werden. IP-Ratings (IEC-Stil) Der Schwerpunkt liegt auf dem Schutz vor Flüssigkeiten und Feststoffen, Während NEMA-Gehäusetypen so spezifiziert sind, dass sie je nach Typ und Art der Anwendung breitere Anwendungserwartungen berücksichtigen können.
| Aspekt | ES GIBT NEIN (Gehäusetypen) | IP (Schutz vor Eindringen) |
|---|---|---|
| Was es ist | Gehäuse-„Typ“-System, das üblicherweise in nordamerikanischen Spezifikationen verwendet wird. | IEC-Eintrittscode für Feststoffe und Flüssigkeiten. |
| Schwerpunkt | Anwendungsorientierte Gehäuseleistungserwartungen nach Typ. | Schutz vor Staub/festen Gegenständen und Wasser. |
| Wie es geschrieben steht | NEMA 3R, ES GIBT NEIN 4, NEMA 4X, ES GIBT NEIN 12, usw. | IP54, IP65, IP66, usw. |
| Typische Auswahlfrage | „Wird dieses Gehege Regen überstehen?, Abwaschen, Öl/Kühlmittel, Korrosion?” | „Welches Maß an Staubdichtheit und Strahlwasserschutz ist erforderlich??” |
| Konvertierungsansatz | Vermeiden Sie die Annahme einer direkten Eins-zu-eins-Äquivalenz; Bestätigen Sie zunächst die tatsächlichen Gefahren und Reinigungsmethoden. | |
| Häufiger Fehler | Eine „nahe“ Übereinstimmung wird als garantiertes Äquivalent behandelt, ohne dass die Kontaktdetails überprüft werden (Washdown-Typ, Chemikalien, Korrosionsgefahr). | |
Häufige Anwendungen und Beispiele nach Branchen
Automat Händler und Marken
- Einsätze im Freien (Straße, Transit, Campus): Witterungseinflüsse, Sonnenlicht, Vandalismus-Widerstand, und Reinigungspraktiken treiben den Gehäusebau voran.
- Inneneinsätze (Einkaufszentren, Büros, Krankenhäuser): Auslaufsicherheit und Gebrauchstauglichkeit sind wichtig; Zugangsklappen und Kabelführung sollen eine schnelle Wartung unterstützen.
- Küstenstädte: Die Korrosionsplanung sollte für Konstruktionen aus Kohlenstoffstahl explizit erfolgen (Beschichtungssystem, Kantenabdeckung, Hardware-Auswahl).
Klauenmaschinen, Arcade-Automaten, und Spielautomatenmarken
- Stark frequentierte Innenräume: Häufiger Benutzerkontakt und ständiger Betrieb können Befestigungselemente lockern und Türen belasten; Die Robustheit von Scharnieren und Riegeln wirkt sich auf die langfristige Zuverlässigkeit aus.
- Ästhetik und Branding: Kohlenstoffstahl + Pulverbeschichtung unterstützt die Farbkontrolle; Eine gleichmäßige Oberflächenbeschaffenheit verbessert die wahrgenommene Produktqualität.
- Servicezugang: Häufige Wartung begünstigt modulare interne Montageplatten und eine wiederholbare Ausrichtung.
Projektbasiert Schließfächer (Vergnügungsparks, Lieferschließfächer, Schulen, Bibliotheken)
- Paket-/Lebensmittelschließfächer im Freien: Regen, Staub, und öffentliche Präsenz; Türzyklen sind häufig, Daher werden die Konstanz des Dichtungsdrucks und der Scharnierverschleiß zu echten Problemen.
- Innenschließfächer: Priorisieren Sie Sicherheitsleisten, glatte Oberflächen, Lärmschutz, und langlebige Beschichtungen; enthalten Bestimmungen für die Elektronik, Verkabelungskanäle, und sichere Fächer.
- Intelligente Schließfächer: Kabelführung, Montagevorsprünge, und thermische Überlegungen sollten frühzeitig in das Gehäuse eingebaut werden.
Hersteller von Haushaltsgeräten und Elektroprodukten benötigen Gehäuse
- Kondensation und Vibration: Selbst Produkte für den Innenbereich können Feuchtigkeitszyklen ausgesetzt sein; Entwässerungsstrategie, Nahtdesign, und die Haltbarkeit der Beschichtung wirken sich auf die Lebensdauer aus.
- Montageausbeute: stabile Dimensionskontrolle (Ebenheit, Genauigkeit der Lochposition) reduziert Nacharbeit und beschleunigt die Produktion.
Energiespeicherprojekte, die Schränke benötigen
- Wärmemanagement, Zugangskontrolle, Erdung, und eine sichere Kabeleinführung sind ebenso wichtig wie die Abdichtung gegenüber Umwelteinflüssen.
- Planung der Feldwartung (Filter, Fans, Inspektionstafeln) reduziert Lebenszykluskosten und Ausfallzeiten.

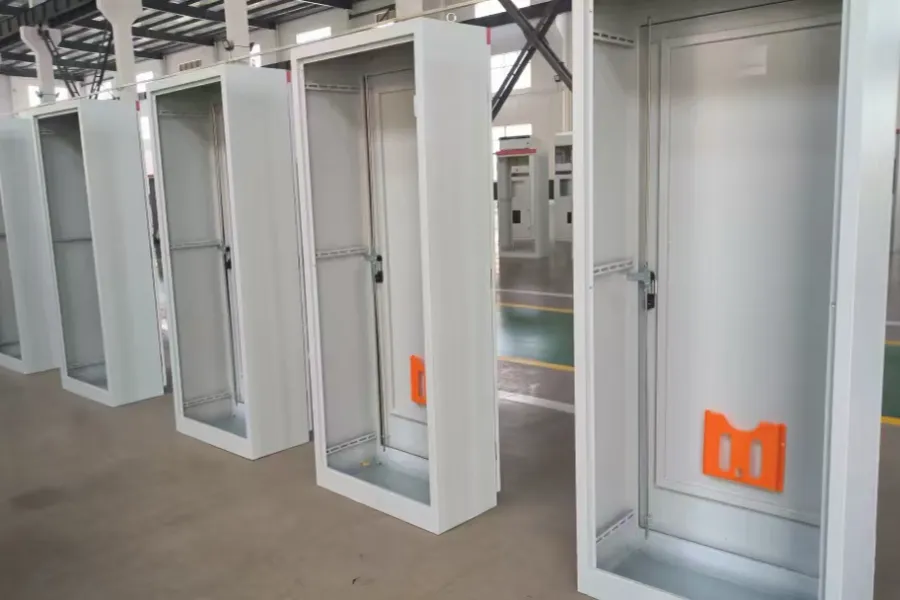

Warum sollten Sie sich für SHIJIE-Blechgehäuse entscheiden?
SHIJIE produziert Blechgehäuse und unterstützt Projekte, die eine konsistente Fertigung erfordern, schnelle Iteration, und skalierbare Produktion. Der Prozess ist für Kunden konzipiert, die maßgeschneiderte Gehäusekonstruktion und Fertigungsunterstützung vom ersten Konzept bis zur Lieferung benötigen – insbesondere für Verkaufsgeräte, Arcade-Automaten, Intelligente Schließfächer, Gerätegehäuse, und Energiespeicherschränke.
Kernvorteile:
- Maßgeschneiderter Service: Design und Herstellung von Blechgehäusen basierend auf funktionalen Anforderungen wie dem Dichtungsansatz, Montagelayout, Kabeleinführung, und Herstellbarkeit.
- Build-to-Print / Build-to-Sample: Prototyping und Produktion basierend auf Kundenzeichnungen oder physischen Mustern, Unterstützung der technischen Verifizierung vor der Massenproduktion.
- Schnelle Reaktion: Effizientes Produktionsmanagement und Lieferkettenkoordination zur Verkürzung der Durchlaufzeit und Verbesserung der pünktlichen Lieferleistung.
- Unterstützung bei der Bemusterung: Engagiertes Design und technische Fähigkeiten, um Ideen in Prototypen umzusetzen und Details für eine zuverlässige Produktion zu verfeinern.
Für Gehäuseprojekte, die ein klares Schutzziel und eine zuverlässige Ausführung bei der Herstellung von Kohlenstoffstahl erfordern, besuchen https://sjenclosure.com/ und Zeichnungen teilen, Proben, Zielmärkte, und Details zur Installationsumgebung.
